Van đầu vàng nằm ở Oubei Town, Ôn Châu, Trung Quốc, nơi có thể làm cho tất cả các loại quả bóng chính xác, bao gồm đầu vào, kim loại chỗ ngồi và bóng loại V. Trên cơ sở này, các sản phẩm của chúng tôi nhiều trunnion, trunnion, Gate kiểm tra toàn cầu, bướm van, etc.Superly chúng tôi có thể thiết kế chúng theo yêu cầu đặc biệt của khách hàng.

Nhà Sản phẩmVan kiểm tra Wafer

Van một chiều Van kiểm tra Wafer tích hợp Bản lề Monel CF3 CF8 Đối với nước thải

Van một chiều Van kiểm tra Wafer tích hợp Bản lề Monel CF3 CF8 Đối với nước thải

  • Van một chiều Van kiểm tra Wafer tích hợp Bản lề Monel CF3 CF8 Đối với nước thải
  • Van một chiều Van kiểm tra Wafer tích hợp Bản lề Monel CF3 CF8 Đối với nước thải
Van một chiều Van kiểm tra Wafer tích hợp Bản lề Monel CF3 CF8 Đối với nước thải
Thông tin chi tiết sản phẩm:
Nguồn gốc: 中国
Hàng hiệu: GOLD TOP
Chứng nhận: API 6D
Thanh toán:
Số lượng đặt hàng tối thiểu: 1pcs
Giá bán: Negotiation
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 30days
Khả năng cung cấp: 100 + cái + 30 ngày
Tiếp xúc
Chi tiết sản phẩm
tài liệu: Carbon / Thép không gỉ / Hợp kim Kích thước: 1/2 "~ 48"
Kết thúc kết nối: RF / RTJ / BW Kiểm tra & Kiểm tra: API598
Phạm vi áp:: 150 ~ 2500 (PN10 ~ PN420) loại hình: Tấm wafer đơn
Điểm nổi bật:

van kiểm tra kép

,

van kiểm tra swing kiểu wafer

Van kiểm tra một tấm phẳng
Thiết bị kiểm tra van loại Wafer có chiều dài ngắn và trọng lượng thấp cho phép lắp đặt tiết kiệm không gian đơn giản giữa các mặt bích đi kèm. Van thích hợp để lắp giữa cổ hàn hoặc trượt trên các mặt bích cùng loại với các tiêu chuẩn khác nhau.

Chúng được phát triển đặc biệt cho những ứng dụng mà sự mất mát áp lực thấp là điều cần thiết. Việc mở và đóng van sẽ diễn ra với sự khác biệt cực kỳ thấp áp trên đĩa van. Sự kết hợp trục đĩa bất thường với ổ đĩa đảm bảo việc tắt các thiết bị quay trở lại. Van kiểm tra Wafer đang trở thành loại van kiểm tra ưa thích đối với hầu hết các ứng dụng do thiết kế nhỏ gọn và chi phí tương đối thấp.

Tiêu chuẩn tuân thủ
Tham số Tuân theo
Thiết kế API 6D / API 594
Nhiệt độ áp suất Rating ASME B 16,34
Mặt đối mặt / Cuối cùng đến cuối API 6D
Kích thước Kết nối Cuối Wafer phù hợp với PN 20 (ASME 150), PN 50 (ASME 300 Class), PN 100 (ASME 600)

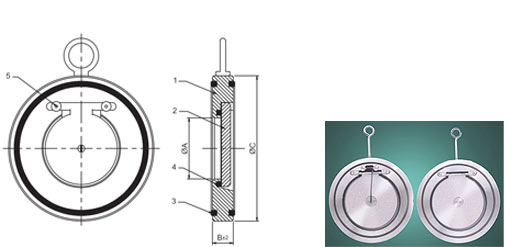

Phần số Phần Vật chất
1 Thân hình GG 25 / GGG 40 / A 126 WCB / A 351 CF 8 / CF 8 M
2 Clapper / Disc GG 25 / GGG 40 / A 126 WCB / A 351 CF 8 / CF 8 M
3 Vòng đệm thân / O Nitrile / EPDM
4 Clapper / Disc Seal AISI 304 / AISI 316
5 Ghim AISI 304 / AISI 316

ISO PN 20 / ASME 150 CLASS
50 65 80 100 150 200 250 300 350 400 450 500
A 30 38 52 72 114 157 195 230 270 310 360 406
B 19 19 19 19 19 29 29 38 44 51 60 64
C 105 120 133 171 219 276 337 406 446 508 542 598

ISO PN 50 / ASME 300 CLASS
50 65 80 100 150 200 250 300 350 400 450 500
A 30 38 52 72 114 157 195 242 270 310 360 406
B 19 19 19 19 22 29 38 51 51 51 76 83
C 111 131 149 179 216 222,5 280 340 446 508 542 598

ISO PN 100 / ASME 600 CLASS
50 65 80 100 150 200 250 300 350 400 450 500
A 30 38 52 72 114 157 195 242 270 310 360 406
B 19 19 19 22 29 38 57 60 67 73 83 92
C 111 131 149 179 216 222,5 280 340 446 508 542 598

NPS LỚP HỌC
150 300 600 900 1500 2500
2 60 60 60 70 70 70
67
67

67 83 83 83
3 73 73 73 83 83 86
4 73 73 79 102 102 105
6 98 98 136 159 159 159
số 8 127 127 165 206 206 206
10 146 146 213 241 248 254
12 181 181 229 292 305 305
14 184 222 273 356 356 ...
16 191 232 305 384 384 ...
18 203 264 362 451 468 ...
20 219 292 368 451 533 ...
24 222 318 438 495 559 ...
30 305 368 505 ... ... ...
36 368 483 635 ... ... ...
42 432 568 701 ... ... ...
48 524 629 ... ... ... ...
NPS 150 300 600 900 1500 2500
LỚP HỌC

Kích thước Mặt đối mặt Chìa khóa Kiểm tra An toàn Ván phẳng API Std. 594 Loại 125-2500 Loại A
Van kiểm tra Wafer Một tấm
