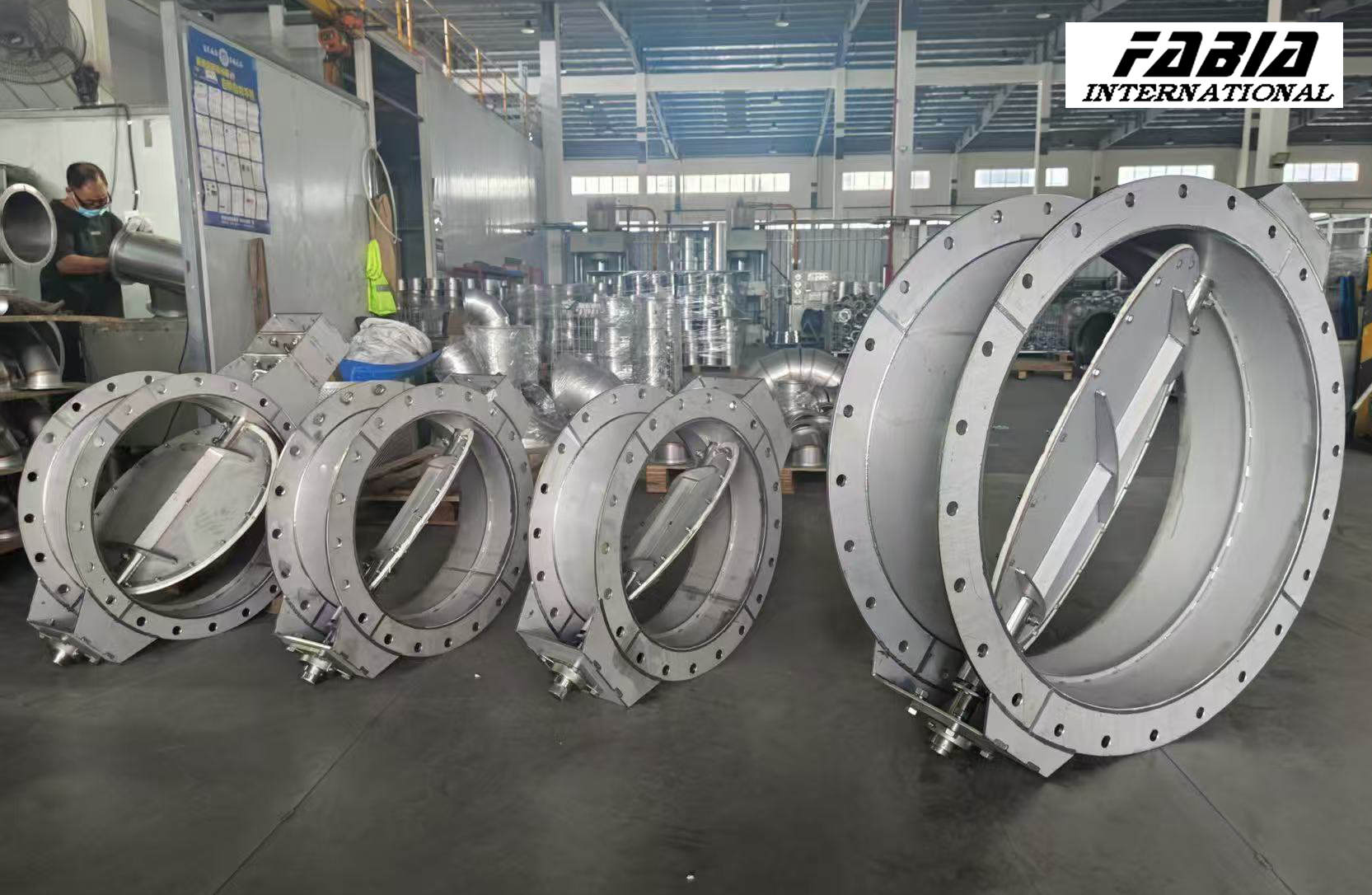

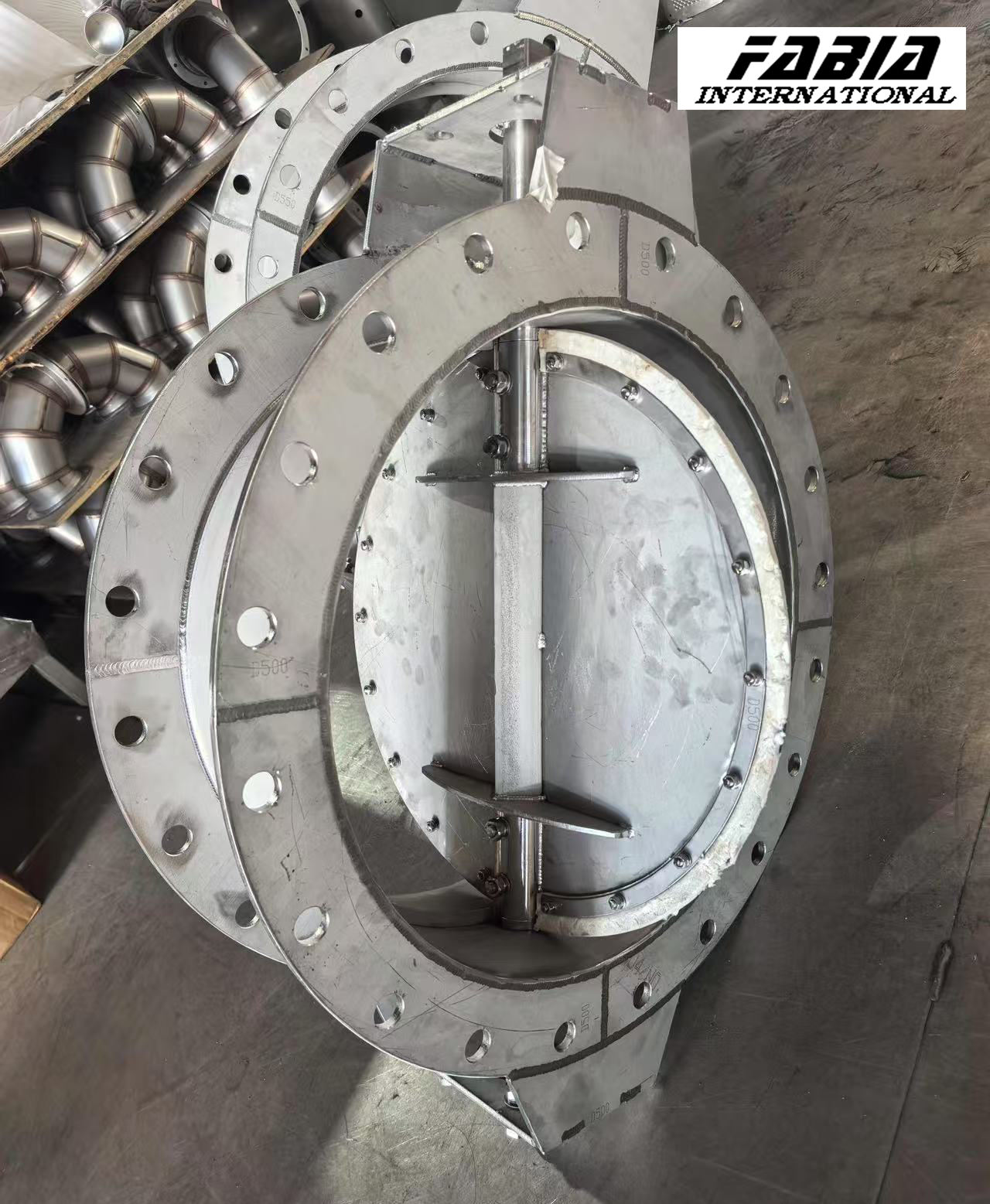

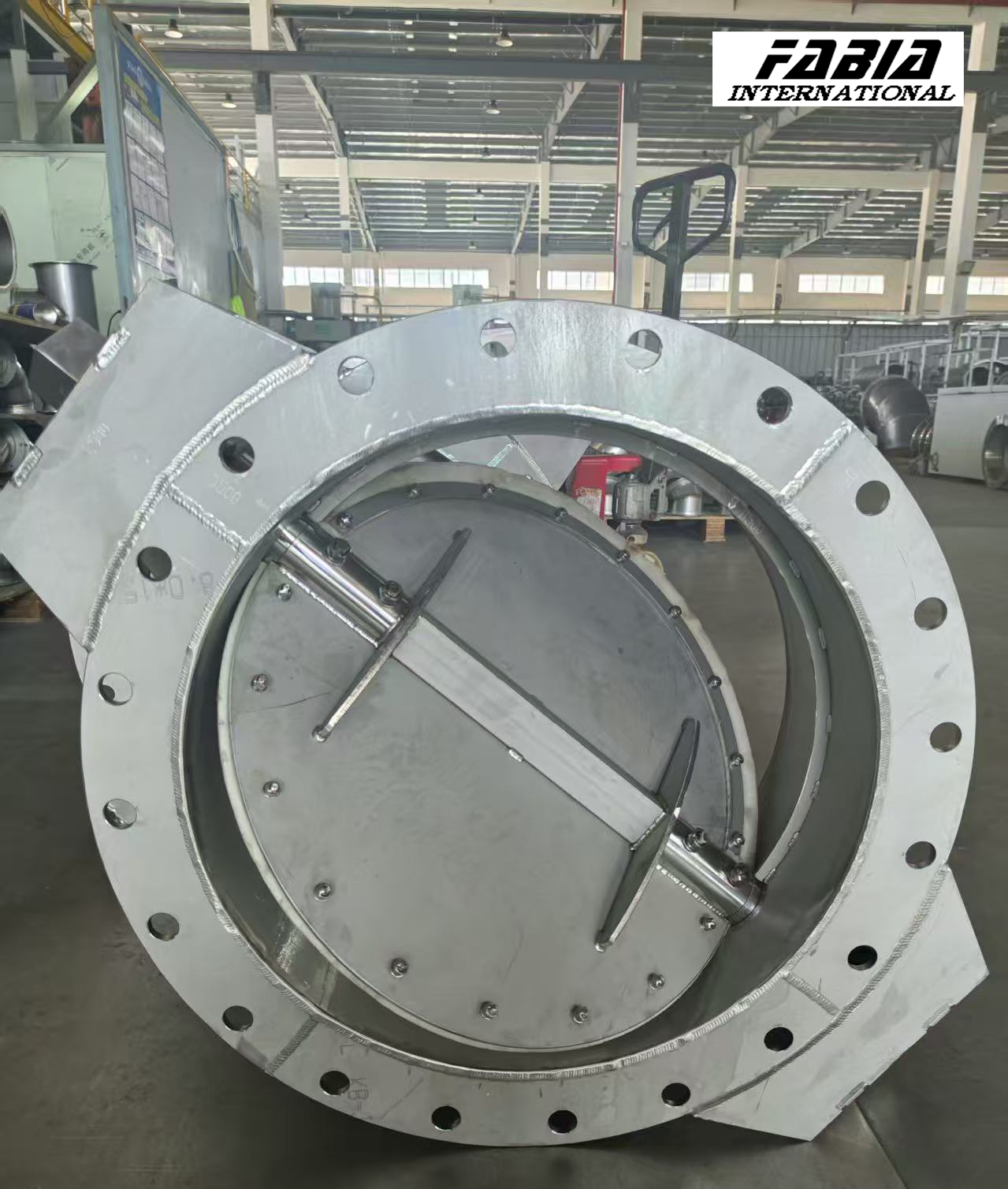

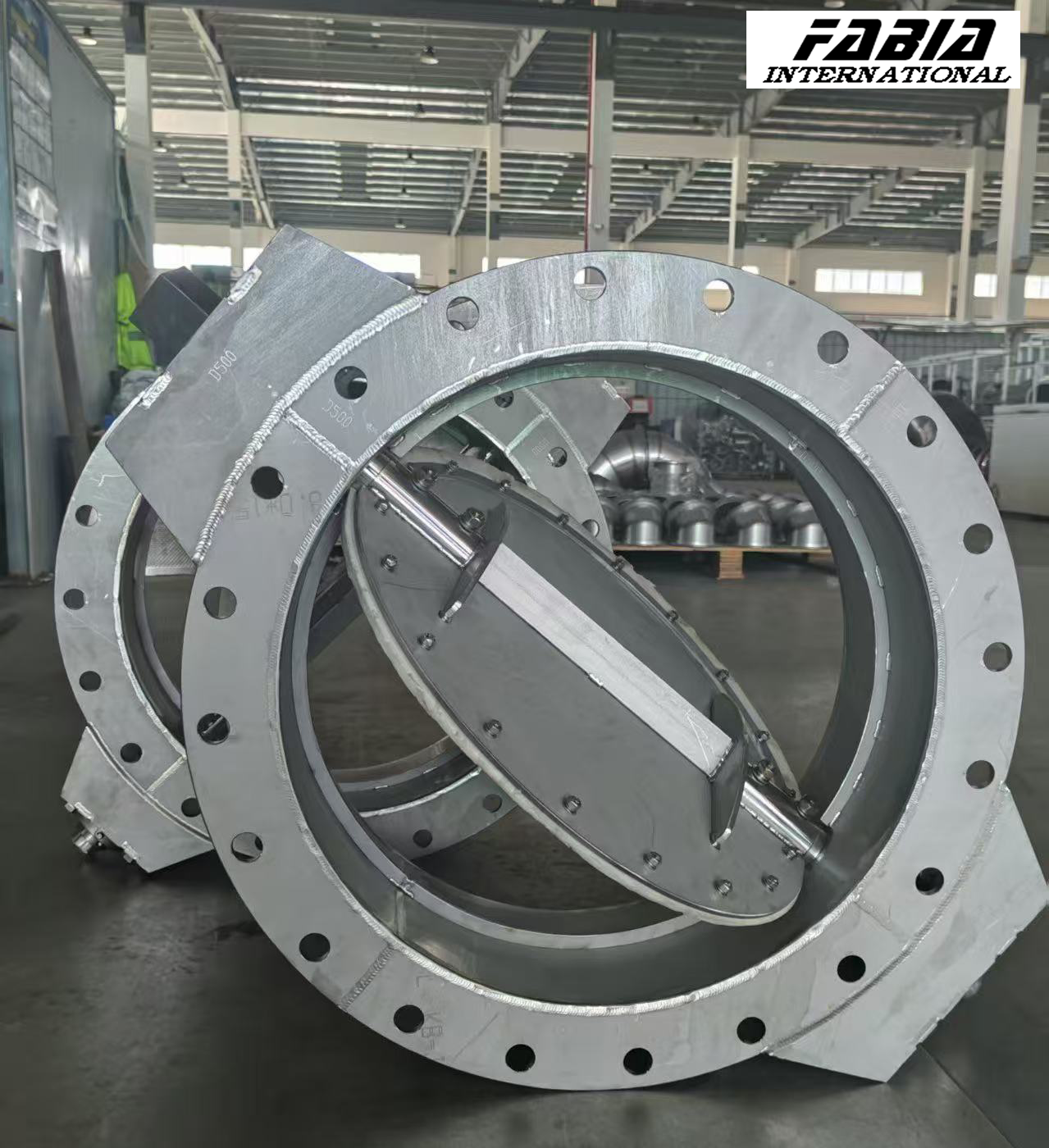

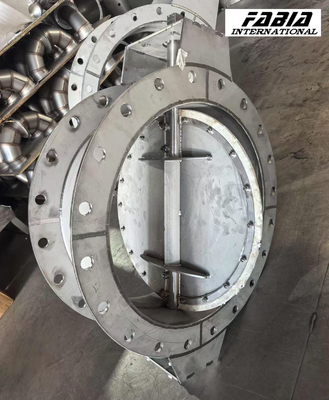

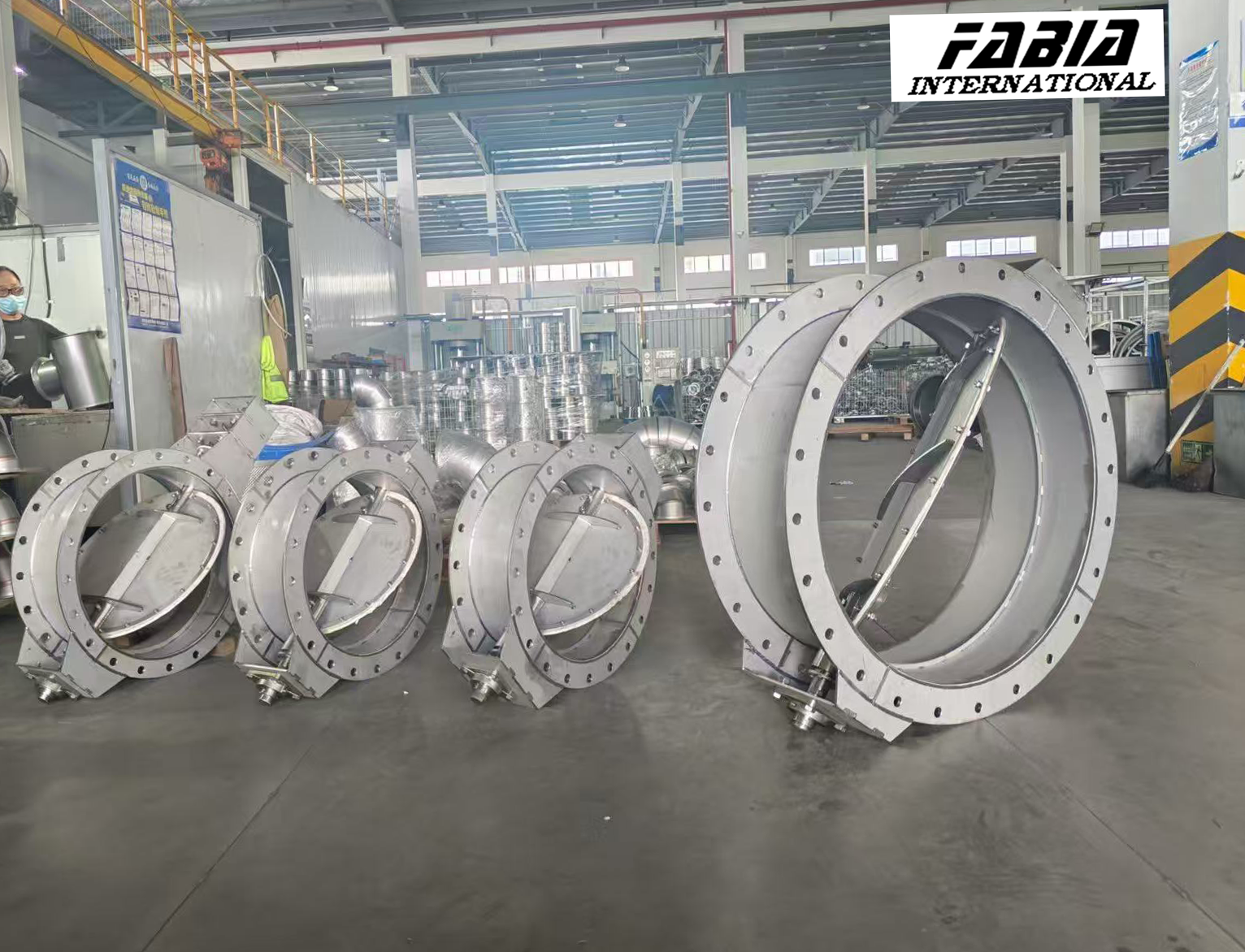

Máy phun khí khói bướm công nghiệp bướm bướm bướm khí

‌Nguyên Tắc Hoạt Động Chính của Van Bướm Khí Thải:

1. ‌Cơ Chế Điều Khiển Quay:‌
   Đĩa van xoay 90° để đạt được việc đóng/mở nhanh chóng và điều chỉnh dòng chảy. Thiết kế dòng chảy hai chiều phù hợp với cả hướng môi chất đi tới và đi lùi.
2. ‌Truyền Động & Định Vị:‌
   Bộ truyền động điện điều khiển chính xác góc quay thông qua động cơ và hộp số, đảm bảo vận hành nhạy bén. Công tắc giới hạn bên trong đảm bảo định vị chính xác.
3. ‌Tối Ưu Hóa Niêm Phong Nhiệt Độ Cao:‌
   Niêm phong phẳng giữa đĩa và đế van—kết hợp với đế vật liệu đàn hồi—tự động điều chỉnh áp suất tiếp xúc, do đó đảm bảo tính toàn vẹn của niêm phong đáng tin cậy trong môi trường khí thải nhiệt độ cao (ví dụ: hệ thống khử lưu huỳnh).

4. Giới Thiệu về Van Bướm Khí Thải

   Van bướm khí thải là van điều khiển chuyên dụng được thiết kế cho môi chất khí có nhiệt độ cao, áp suất cao và ăn mòn (ví dụ: khí thải, bụi, khí nóng). Được sử dụng rộng rãi trong thông gió công nghiệp, loại bỏ bụi môi trường và hệ thống năng lượng, chúng được giới thiệu một cách có hệ thống dưới đây trên năm khía cạnh: định nghĩa cốt lõi, nguyên tắc hoạt động, loại cấu trúc, các tính năng chính và các ứng dụng điển hình.

5. Định Nghĩa & Tổng Quan‌

   Van bướm khí thải sử dụng cấu trúc đĩa tròn để điều chỉnh, chuyển hướng, hợp nhất hoặc chuyển đổi dòng chảy môi chất thông qua chuyển động quay. Chúng chủ yếu được triển khai trong các môi trường khắc nghiệt như ống khói nhiệt độ cao và hệ thống khử lưu huỳnh. Các chức năng cốt lõi bao gồm ‌điều chỉnh dòng chảy‌, ‌kiểm soát áp suất‌, và ‌cách ly môi chất‌, mang lại những ưu điểm của ‌kháng dòng chảy thấp‌, ‌truyền động nhanh‌, và ‌dễ bảo trì‌.

6. ‌Nguyên Tắc Hoạt Động‌

   Van hoạt động thông qua một bộ truyền động bên ngoài (ví dụ: cần gạt thủ công, bộ truyền động điện/khí nén) xoay trục van để di chuyển đĩa giữa 0° (đóng) và 90° (mở):

   • ‌Điều Khiển Đóng/Mở‌:
     • Song song với trục đường ống: ‌Mở hoàn toàn‌ (kháng dòng chảy tối thiểu).
     • Vuông góc với trục: ‌Đóng kín hoàn toàn‌ (không rò rỉ môi chất).
   • ‌Cơ Chế Niêm Phong‌:
     • Đĩa và đế tạo thành một giao diện niêm phong thông qua ‌niêm phong phẳng‌ hoặc vật liệu đàn hồi (ví dụ: cao su EPDM).
     • Ở vị trí đóng, đế biến dạng dưới áp suất nén để tạo ra áp suất niêm phong (cấp độ rò rỉ lên đến ‌ANSI Class VI‌).
   • ‌Chế Độ Truyền Động‌:
     • ‌Thủ công‌: Điều chỉnh độ mở thông qua thang đo bánh xe tay quay.
     • ‌Điện/Khí nén‌: Bộ truyền động nhận tín hiệu 4–20mA để điều khiển dòng chảy chính xác và vận hành tự động.







     •  Cấu Trúc & Phân Loại‌

       Phân loại theo thiết kế lệch tâm:

       • ‌Loại Tâm Đường‌:
         Trục van thẳng hàng với tâm đĩa; niêm phong hai chiều; kháng dòng chảy cực thấp; lý tưởng cho các hệ thống áp suất thấp, lưu lượng cao (ví dụ: ống thông gió).
       • ‌Loại Lệch Tâm‌:
         • Thiết kế lệch tâm đơn/đôi/ba làm giảm ma sát và tăng cường độ bền của niêm phong dưới áp suất/nhiệt độ cao (ví dụ: lệch tâm ba phù hợp với nhiệt độ khắc nghiệt ≤650°C).
       • ‌Lựa Chọn Vật Liệu‌:
         • Thân van: Thép carbon/thép không gỉ.
         • Đĩa/Vòng đệm: Hợp kim chống ăn mòn/mài mòn (thép không gỉ 304H, thép song công, Hastelloy®).
         • Đế van: Lớp phủ cacbua vonfram để chống mài mòn.
       • ‌Thiết Kế Sáng Tạo‌:
         • ‌Cơ cấu liên kết bốn thanh‌ (cánh tay truyền động, cánh tay bị động, v.v.) nâng đĩa lên theo chiều dọc ra khỏi đế trong quá trình vận hành, giảm thiểu ma sát và phân phối áp suất đều để kéo dài tuổi thọ của niêm phong.

1. Thông số kỹ thuật:
