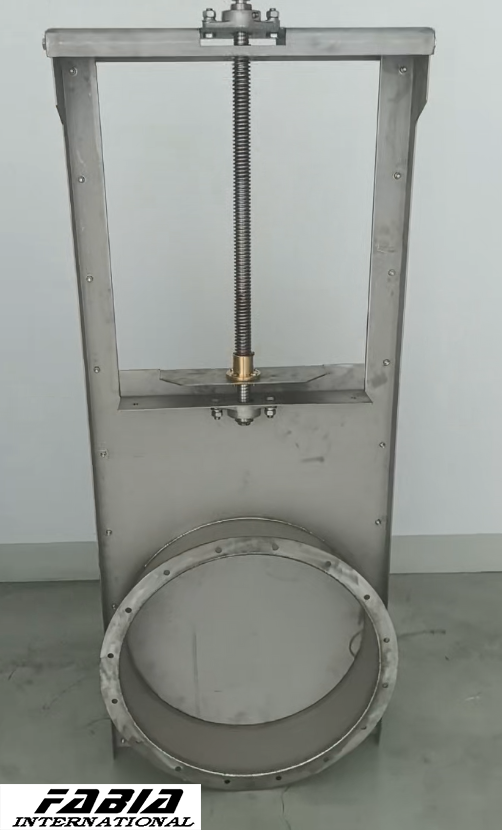

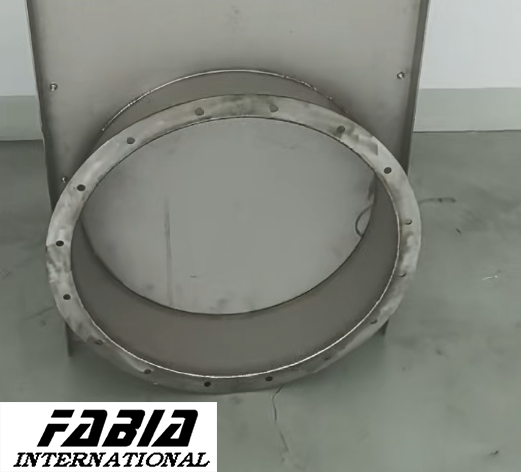

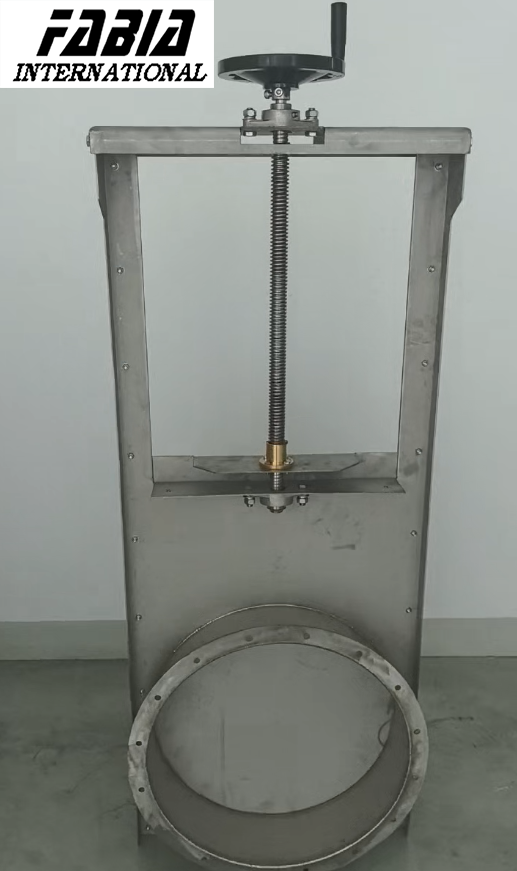

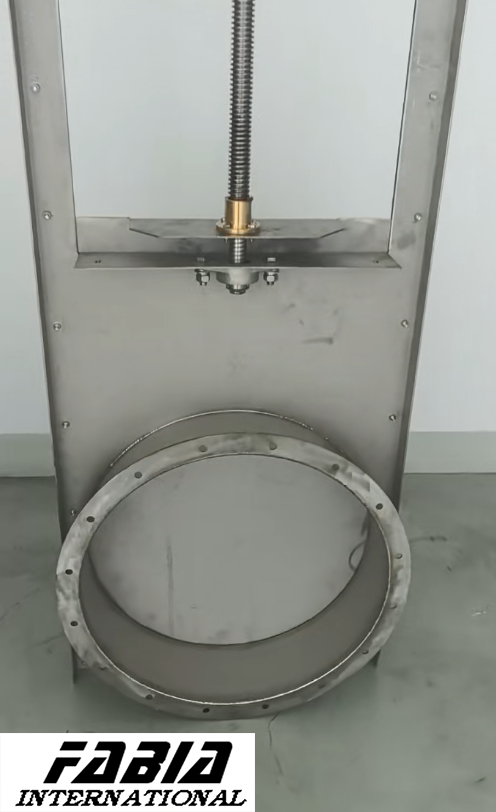

Van điện từ khí nén hình tròn vuông, kiểu cắm, thép không gỉ

Cấu trúc của Van Cửa‌

Cấu trúc chủ yếu bao gồm các thành phần cốt lõi sau:

1. ‌Thân van‌
   Vỏ cung cấp kênh dòng chảy môi chất, được thiết kế với ‌cấu trúc không có rãnh‌ để ngăn chặn kẹt môi chất. Thân của một ‌van cửa nghiêng‌ có tấm cửa nghiêng so với phương thẳng đứng để tránh tích tụ vật liệu.

2. ‌Tấm cửa (Lưỡi dao)‌
   Thành phần chuyển động chính, thường có ‌cấu trúc lưỡi dao hoặc hình nêm‌. Bề mặt của nó có một lỗ tròn hoặc vuông phù hợp với lỗ ống. Chuyển động tịnh tiến tuyến tính điều khiển việc đóng/mở kênh. Thiết kế ‌nghiêng‌ giải quyết thêm các vấn đề tích tụ vật liệu.

3. ‌Cấu trúc bịt kín‌

   • ‌Gioăng mềm / Gioăng cứng‌: Được chọn dựa trên đặc tính môi chất, có ‌thiết kế ghế van nổi‌ với ‌tự động bù hao mòn‌.
   • ‌Vật liệu bịt kín đặc biệt‌: Ví dụ, van khí thải sử dụng ‌tấm composite hình kim cương‌, kết hợp với ‌hệ thống khí bịt kín‌ để không rò rỉ.
   • ‌Bề mặt bịt kín hình nêm‌: Van cửa điện sử dụng ‌góc nêm 50°‌ để tạo thành một ‌niêm phong tự khóa‌.

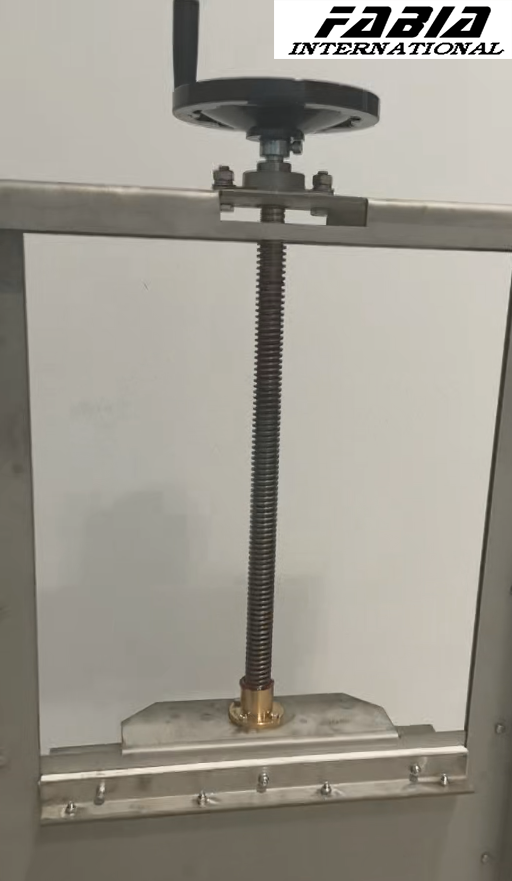

4. ‌Cơ cấu truyền động‌
   Bao gồm ‌trục van‌ và các thành phần vận hành (thủ công, điện hoặc thủy lực). Trục truyền lực để di chuyển tấm cửa theo chiều dọc hoặc theo độ nghiêng. ‌Truyền động thủy lực‌ phù hợp với môi trường khí thải nhiệt độ cao, cung cấp lực đẩy lớn hơn.

‌Nguyên tắc hoạt động‌
Van cửa điều khiển dòng chảy môi chất thông qua sự dịch chuyển tuyến tính của tấm cửa:

• ‌Trạng thái mở‌: Cơ cấu truyền động ‌nâng tấm cửa lên‌, căn chỉnh lỗ của nó với lỗ ống để dòng chảy môi chất không bị cản trở.
• ‌Trạng thái đóng‌: Tấm cửa ‌hạ xuống‌, làm lệch lỗ của nó với ống. Bề mặt bịt kín ‌ép chặt vào ghế‌, cắt đứt dòng chảy môi chất.
  ‌Van cửa nghiêng‌ có thể sử dụng thêm ‌hệ thống khí bịt kín‌ trong quá trình vận hành để làm sạch vật liệu tích tụ, đảm bảo độ tin cậy lâu dài.

Phân loại và Đặc điểm
